C30S按用途可分为精密电位器 、普通电位器 、功率电位器 、微调电位器 、高频电位器 、高压电位器 、耐热电位器 、快速电位器等 。

(2)常用电位器介绍

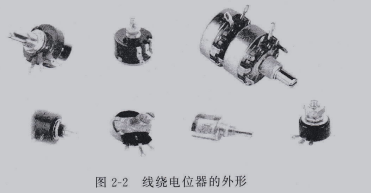

1)线绕电位器 (WX) 线绕电位器按用途可分为普通线绕电位器 、精密线绕电位器 、功率线绕电位器和微调线绕电位器 。 线绕电位器是将康铜丝或镍铬合金丝作为电阻体 ,并把它绕在绝缘骨架上制成 。线绕电位器的特点是接触电阻小 ,精度高 ,温度系数小 。其缺点是分辨力低 ,阻值偏低 ,高阻时电阻线很细 ,易断 ;绕组具有分布电容和分布电感 ,不宜用于高频 。适用于高温 、 大功率以及精密调节电路 ,精密线绕电位器的精度可达0,1%,大功率电位器的功率可达100W以上 。主要用作分压器 、变阻器 、仪器中调零和工作点等 。线绕电位器的外形如图2-2所示 。

线绕电位器的外形绕线电位器具有高精度 、稳定性好、温度系数小、接触可靠 、 耐高温、功率负荷能力强等优点 ,缺点是阻值范围不够宽、高频性能差、分辨力不高 ,且高阻值的线绕电位器易断线、体积较大、售价较高。
