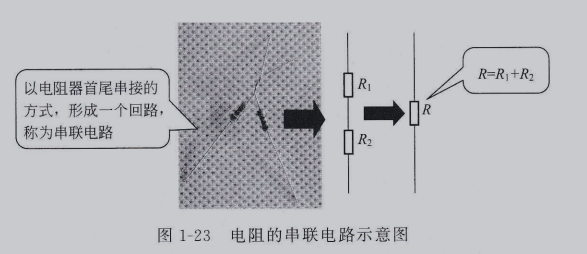

C0402C152J5RACTU电阻的串/并联电路在介绍电阻器在电路中应用之前 ,先对电阻的串联/并联知识进行简单介绍 。电阻的串联电路 ,如图1-23所示 。

电阻的串联电路有如下特点 。

① 电阻的总电阻等于各个电阻器的阻值之和。

② 在串联电路中,流过每个电阻的电流都相同。

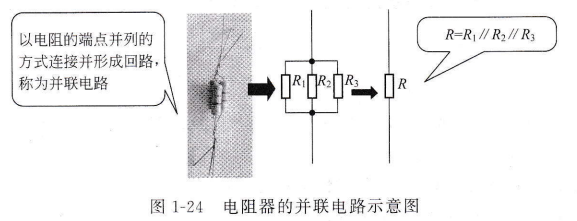

电阻器的并联电路如图1-24所示 。电阻的并联电路有如下特点 。

① 电阻器总电阻值倒数等于各个电阻阻值的倒数之和 。

② 在并联电路中 ,每个电阻器电压都相同 。

③ 并联电路中的总电流等于流经每个电阻器的电流之和 。、

当N个阻值相同时 ,电阻器串联的电阻阻值为2N,电阻器并联的电阻阻值为 1/N。 在实际应用电路既有电阻器的串联 ,又有电阻器的并联 ,这样的电路称为混联电路。 混联电路可以对电路进行变形等效 ,利用电阻器的串/并联进行计算。

(3)电阻在电路中的应用 电阻在电路中有分压、限流、偏置、振荡、反馈、隔离和阻抗等作用 。

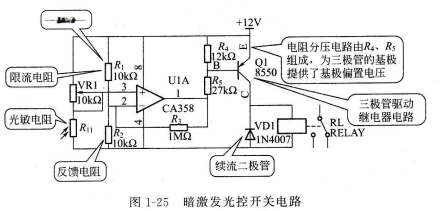

1)限流根据欧姆定律 I=U/R可知 .当电压一定时 .流过电阻的电流与电阻的阻值成反比,故可以通过改变电阻器阻值来控制电路中的电流大小 。暗激发光控开关电路如图1-25所示 。

当照度下降到设置值时 ,由于光敏电阻阻值上升使运放CA358(LM324)的反相端电位升高 ,输出低电平二极管Q1导通 .三极管Q1的驱动电流使继电器工作 ,常开触点闭合 ,常闭触点断开 ,实现继电器对外电路的控制 。

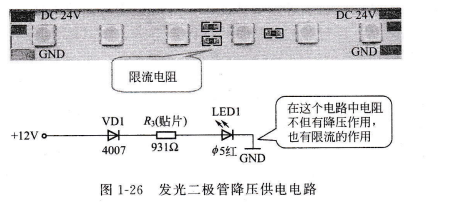

2)降压当电流流过电阻时 ,必定在电阻上产生一个压降 , 压降的大小与电阻的阻值和电流的乘积成正比,即 LI=IR。 利用电阻器的降压作用可以使较高的电源电压适应元器件的工作电压的要求 ,基于电阻的降压作用 ,电阻器还可以作为分压器 。发光二极管降压供 电电路如图1-26所示 。

LED常作电源或其他设备的指示灯 ,由于LED的工作电压通常为1.8~3,2V(发光 的颜色不同, 作电压也不同), 作电流的范围为3~20mA,通常选择10mA作为工作电流 (红光 )。

LED1限流电阻的阻值 =(12V— 2V-0,7V)二 0.01A=930Ω

根据E-96系列标称电阻值可以查到最接近计算出的电阻值的电阻为931Ω (误差为±1%的电阻),因此 ,在图1-26电路中,电阻R3的阻值为931Ω 。 光敏电阻 RL电阻分压电路由R4、 R5组成,为 三极管的基极限流电阻提供了基极偏置电压U1A三极管驱动继电器CA358续流二极管馈电阻。
