4-644633-1熔断电阻的代换熔断电阻损坏 ,可以更换主要参数相同 的其他型号熔断电阻或用电阻与熔断器串联后代用 。

1)用电阻器与熔断器串联来代换熔断电阻时,电阻的阻值应与损坏熔断电阻 的 阻值和功率相同,而熔断器的额定电流 l=(0.6F)原熔断电阻器的额定功率/R原 熔断电阻器的电阻值)1/2

2)对电阻值较小的熔断电阻器,也可以用熔断器直接代用。熔断器的额定电流值也可以根据上述的计算公式计算出。

晚上学应用电阻器在电子电路中的应用

(1)电阻选用常识根据电子设备的技术指标和电路的具体要求选用电阻的型号和误差等级 ;额定功率应大于实际消耗功率的1.5~2倍 ;电阻装接前要测量核对 ,尤其是要求较高时 ,还要人工老化处理 ,提高稳定性 ;根据电路工作频率选择不同类型的电阻 。对于电阻的选择 ,具体选择方法如下 。

1)优先选用通用标准系列电阻通用标准系列的电阻 ,种类多 ,规格齐全 ,成本低 ,易替换 。如果确实不能满是要求时 ,才考虑选用非标准系列特殊型电阻。

2)额定功率要保证电阻正常工作而不致烧坏 ,必须使其实际工作时所承受的功率不超过其额定功率 。

为了使电阻器工作可靠 ,通常所选用电阻器的额定功率要为其实际承受功率 的两倍以上。

3)噪声电动势在高增益前置放大电路中 ,应选用噪声电动势小的电阻 ,以减小 噪声对有用信号的干扰 。

4)工作频率由于各种电阻器的结构和制造工艺不同,其分布参数也不相同。

① 线绕电阻的分布电感和分布电容都比较大,适用于频率低于50kHz的电路。 合成膜电阻和有机实心电阻 ,适用于频率为几十兆赫的电路中。

③ 炭膜电阻,适用于频率为100M Hz左右的电路中。

④金属膜电阻和氧化膜电阻,适用于频率为高达数百兆赫的高频电路中。

5)温度稳定性 原则上讲温度系数越小 .该电阻随温度变化就越小 ,电路就越稳定 。由于电阻在电路中的作用不同,所以对它们的温度稳定性要求也就不同。

稳压电源中作电压取样的电阻 ,其阻值的变化会引起输出电压的变化 ,要求选 用温度系数小的金属氧化膜电阻或玻璃釉电阻。

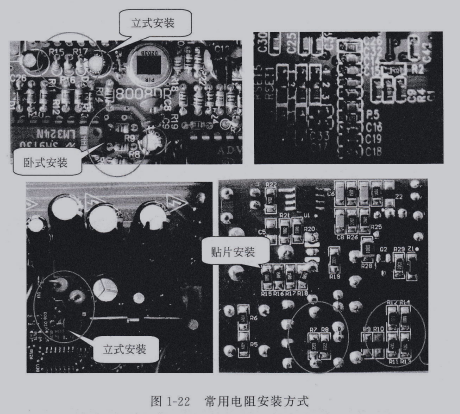

6)安装位置 由于制作电阻的材料和工艺不同 ,因此相同功的电阻 ,其体积并不相同 。 常用电阻安装方式如图1-22所示 。

相同功率的金属膜电阻的体积是炭膜电阻的1/2左右 ,适合于安装在元器件比较紧凑的电路中。 在元器件安装 位置比较宽松的场合 ;选用炭膜电阻。

7)工作环境条件主要考虑该电阻具体的工作环境 ,选择不同的电阻 。
