53408-0249在实际工作中选择误差为±5%的电阻 (E-24系列电阻 )作为降压电阻。 在这可以选择1kΩ的电阻。

(4)压敏电阻在电路中的应用对于压敏电阻的应用 ,大致可分为四种类型 。

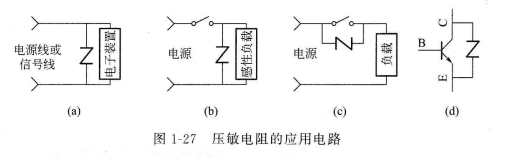

① 电源线之间或电源线和大地之间的连接 ,如图1-27(a)所示 。作为压敏电阻 ,最具有代表性的使用场合是在电源线及长距离 传输的信号线遇到雷击而使导线存在浪涌脉冲等情况下对 电子产品 起保护作用 。一般在线间接人压敏 电阻可对线问的感应脉冲有效 , 而在线与地间接入压电阻则对传输线和大地间的感应脉冲有效 。 若进一步将线间连接与线地连接两种形式组合起来 ,则可对浪涌脉冲有更好的吸收作用 。

② 负荷中的连接 ,如图1-27(b)所示 。主要用于对感性负载突然开闭引起的感应脉冲进行吸收 ,以防止元件受到破坏 。一般来说 ,只要并联在感性负载上就可以了,但根据电流种类和能量大小的不同 ,可以考虑与RC串联吸收电路合用 。

③ 接点间的连接 ,如图1-27(c)所示 。主要是为了防止感应电荷开关接点被电弧烧坏的情况发生 ,一般与接点并联接入压敏电 阻即可 。 ① 半导体器件的保护连接 ,如图1-27(d)所示 。主要用于 晶问管 、大功率三极管等半导体器件 ,一般采用与保护器件并联的方 式 ,以 限制 电压低于被保护器件的耐压等级 ,可以对半导体器件进行有效的保护 。

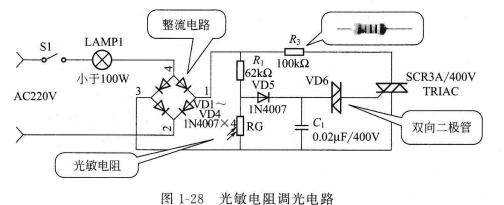

(5)光敏电阻在电路中的应用光敏电阻可广泛应用于各种光控电路 ,如对白炽灯灯光的控制 、调节等场合 ,也可用于光控开关 。光敏电阻调光电路 ,如图1-28所示。

当周围环境光线变弱时引起光敏电阻RG的阻值增加 ,使加在电容Cl上的电压上升 ,进而使晶闸管的导通角改变 (增大 ),达到改变白炽灯两端电压 大小的 目的 。反之 ,若周围的环境光线变亮 ,则光敏电阻RG的阻值下降 ,导致晶闸管的导通角改变 (变小),白炽灯两端电压也同时下降 .使 白炽灯灯光变暗 ,从而实现对白炽灯灯光照度的控制 。
