典型的GPB接口硬件电路FDD6670A-NL

   利用TM⒆914接口芯片组成新一代功能完善的GPIB接口卡,如图15.8.4所示。该接口卡以TMS”14为核心,在其外围电路的支持下,构成了一个适合PC使用的GPIB接口电路。其电路主要包括以下几个部分:

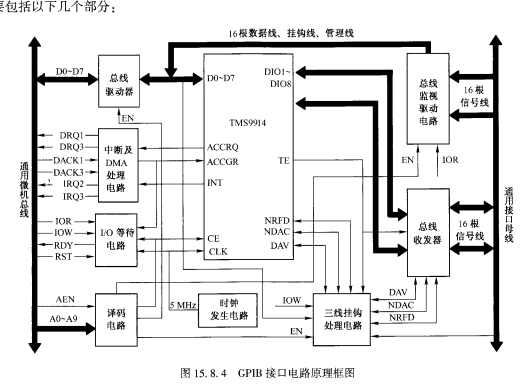

    图15,8.4 GPIB接口电路原理框图

    ●TMS”14接口功能基本电路:它能实现GPIB十种标准接口功能。其数据线经驱动器与计算机的数据总线相连,片选信息由译码电路产生,低位地址A0、A1、A2配合读写线选择其内部13个寄存器之一进行操作,从而实现相应的接口功能。

   ・计算机数据总线驱动器:为了防止计算机总线负载过重而出现驱动能力不够,在计算机数据总线与接口板数据总线之间加上一个双向驱动器。驱动器的方向由I/o读写控制,使能由地址译码有效及DMA(直接存储器存取)操作控制。

   ・译码电路:其作用是为GPIB接口卡分配I/0地址,包括TM⒆914内部寄存器所需的全部地址,及一些辅助性缓冲器和锁存器的接口地址。这些地址的使用应十分慎重,绝对不可与计算机的其他I/0设备发生冲突。为此,应设计数位开关或跳线器以提供不同的选择。计算

机总线中的AEN也必须参加译码,否则,计算机在内部刷新时会影响译码的正确性。由于接口板使用DMA数据传输,因此当DACK(数字音频时钟)信号有效时,TM⒆914的片选信号CE也应该有效c具体的译码电路由GAL(通用阵列逻辑)编程实现。

    ・中断及DMA处理电路:中断处理电路就是将TM∞914的中断提供给计算机,所有的中断源通过计算机扩展槽上的一根中断请求线提出请求。通过微动开关可选择接口板所使用的中断线,如IRQ2或IRQ3。DMA功能是为GPIB进行高速传输而设计的,利用TM⒆914的AC-CRQ和ACCGR进行请求和接受应答c传递一次DMA将在系统存储器与TM⒆914的数据输几/输出寄存器间进行。正如中断一样,利用微动开关可选择接口板使用的DMA通道,如CH1或CH3。
