影响时间分辨率的因素M02067G-XX

   在理想输人信号的前提下,即信号上升沿、下降沿的时间为0,逻辑定时分析仪的时间分辨率由采样频率决定。但实际输人信号的上升沿和下降沿不可能为0,这就要进一步考虑被测信号波形与门限电平设置之间的关系,以及它们对时间分辨率和测量误差的影响。这要从两个方面考虑:第一,由于硬件的延时和负载电容的影响,使信号的跳变时间加长;第二,由于存在门限电平误差,逻辑定时分析仪设置的门限电平不可能与电路实际工作的门限电平完全一致,这使得信号在逻辑定时分析仪和被测电路中的翻转时间不同,于是产生了附加测量误差,如图8.6.11所示。

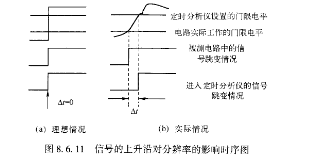

   图86.11 信号的上升沿对分辨率的影响时序图

   因此,为了满足测量精度的要求,需要进一步提高采样频率。同时在使用逻辑分析仪时,应该仔细设置门限电平,使之尽量接近被测电路工作的实际门限电平,以减小时间延迟对分辨率的影响。另外,由于逻辑定时分析仪各通道的时间延迟不同(这个时差称为时滞),同样会降低测量精度。
