  一台典型的失真度测量仪,其被测信号的电压、失真度及频率全部由发光二极管LED自动显示,且采用真有效值检波,可在电压测量范围为300uⅤ~⒛0Ⅴ、频率范围为10Hz~550kHz之内实现全自动测量,失真度测量范围为0.01%~100%,并且在失真度测量方式中实现了宽范围校准。失真度量值不仅随滤除谐波(滤谐)过程进行自动跟踪显示,而且用手动衰减器按10dB步进跟踪。为了提高测量精度,随时用相位调节和平衡调节来完成,设置了自动清0功能,目的是为了使用户在测量低失真、超低失真时,自动对信噪比进行均方根运算,以减少人工计算的麻烦。仪器同时具有平衡输入电压和失真度测量的功能,其工作频率范围较宽。

    基本工作原理

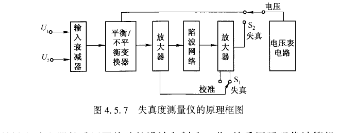

   仪器的工作原理采用基波滤除的方案,如图4.5.7所示。

    图4,57 失真度测量仪的原理框图

   设计中对关键电路和器件采用了特殊的设计和制造工艺,并采用了现代计算机技术与之相结合,程控自动跟踪和LED数字显示。增设了频率计数功能,使被测信号的频率直接由LED精确显示出来。仪器面板上保留了示波器输出监视插孔,可直接观察到被信号的波形。特别是在失真测量状态下,可直接观察到被测信号的失真主要是由哪次谐波形成的,以及滤谐状态。在小失真信号测量时,可直接观察到整机的滤谐状态。

   对平衡信号的测量,在设计时采用了特种平衡-不平衡转换电路,扩展了使用频带。在设计中仍保留了相位和平衡及校准的手动调节,主要是出于:①手动调节对陷波网络进行精确调谐,能消除自动调谐带来的固有误差,提高小失真的测量精度;②降低了仪器成本。仪器的陷波网络滤除特性可达⒛~100dB,还设计了ω0kIIz的低通滤波器,从而保证了整机在使用中避免外来干扰的进入;同时又设计了硐0Hz高通滤波器,当测量高于们0Hz的信号失真时,按下它便能消除∞Hz的电源干扰。

   仪器采用了高精度的真有效值检波器,使信号的波峰因数在不大于3的情况下不会带来像采用平均值或峰值检波器那样的检波误差。
