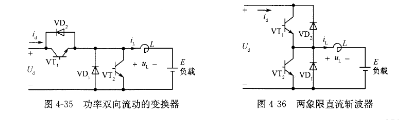

将降压变换器加入能量反馈回路后的功率双向流动的变换器如图4-35所示。ˇT1J0、L组成降压变换器aη ao、L组成反向的升压变换器,该电路有3种工作方式。 LM10BH

   ①第1种工作方式:当变换器只做降压变换器运行时,`t2ao不工作,由直流电源向负载降压供电,其工作过程和电流回路如图⒋37(a)、(b)所示,此时电路工作在第一象限。

   ②第2种工作方式:当变换器只做升压变换器运行时,、T1aη不工作,将负载能量反馈给直流电源,其工作过程和电流回路如图⒋37(c)、(d)所示,此时电路工作在第二象限。

   ③第3种工作方式:在一个周期内,使`t1aT2互补工作。图⒋35稍作变换如图⒋36所示。当电路工作在第一象限,且正向电流比较大时,VT1、VD1、L组成的电路与降压变换器工作相同,由直流电源向负载降压供电,其工作过程和电流回路如图⒋37(a)、(b)所示。

   当电路工作在第二象限,且反向电流比较大时,VT2、VD2、L组成的升压变换器工作,将负载能量反馈给直流电源,其工作过程和电流回路如图437(c)、(d)所示。当电流比较小时,其工作过程如下:当VT1导通时,直流电源、VT1、电感L、负载构成回路,电流为正,电流回路如图⒋37(a)所示;当YT1关断、VT2加驱动信号时,电感的自感电势使二极管VD1导通续流,电流回路如图⒋37(b)所示;电流降为零后,VT2有驱动信号,负载的电压使VT2导通,电流反向,电流回路如图⒋37(c)所示;当`t2关断、、t1加驱动信号时,电感的自感电势使二极管ˇ0导通,电流回路如图⒋37(d)所示,能量回馈;电流降为零后,VT1有驱动信号,电源电压和负载的电压使VT1导通,直流电源、VTl、电感L、负载构成回路,电流为正,电流回路如图⒋37(a)所示。由以上分析可见,第3种工作方式相当于电路轮流工作在降压变换器和升压变换器,在两象限工作,采用第3种工作方式可实现两个电路在电流过零点的切换,避免了电流断续的情况。
