三相交流调压器的建模

   ①建立一个新的模型窗口,命名为玎TQ。

   ②打开电源模块子库,复制3个交流电压源到阿TQ模型中,重新命名为A,B,C;打开参数设置对话框,按要求进行参数设置,主要的参数有交流峰值电压、相位和频率。三相电源的相位互差120°,本例中峰值和频率分别为220V,50Hz。H5TQ1G63AFR-S6C

   ③打开测量模块子库,复制5个电压表和2个电流表到玎TQ模型中,3个电压表用来得到同步6脉冲模块的输入线电压,2个电压表分别用于测量三相负载的相电压和线电压,2个电流表分别用于测量调压后的线电流和负载的电流。测量模块的个数可依据测量数的多少增加或减少。

   ④打开CoⅡrol Bloc“子库,复制同步6脉冲触发器到SJTQ模型中。

   ⑤打开通用模块子库,复制两个常数模块和一个示波器模块到玎TQ模型中。一个常数作为控制角,另一个常数作为开放触发控制信号,取值为0。示波器模块用以观察电流、电压信号。

   ⑥打开端口与子系统模块子库,复制一个子系统模块用来设计三相交流调压器。双击该子系统模块对系统进行设计。复制6个晶闸管模块、6个Conl.ectiOn Port模块、两个Demux模块、一个示波器模块到子系统模型中,适当连接后,即可得到三相交流调压器子系统模型,如图⒊23所示。

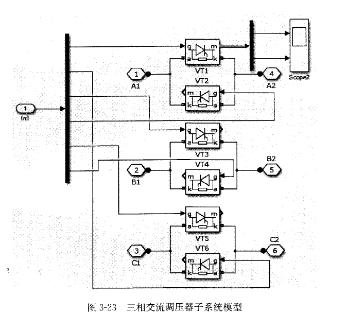

   图⒊23 二相交流调压器子系统模型

   ⑦打开元件模块子库,复制一个二相串联RLC元件模块到玎TQ模型中作为负载,打开参数设置对话框,设置参数R=3Ω,L=0H。复制一个“接地”模块到玎TQ模型中,用于系统连接。

   ⑧复制一个Power g“模块,适当连接后,可以得到如图324所示的系统仿真电路。
