声表面波振荡器FM8PU86LK

  声表面波振荡器是由声表面波延迟线或声表面波谐振器作为频率控制元件,与电子线路一起构成产生振荡频率信号的器件。一般包括声表面波谐振器(sAWR)、移相电路、放大电路(AMP)和匹配电路等(见图l⒉11),其中sAWR加在反馈电路起到频率选择的作用,产生振荡信号必须满足构成闭合环路的总增益大于总损耗,且闭合环路的相移是2冗的整数倍。当输入、输出交叉指换能器的中心距离不大于换能器长度的18倍时,可以得到单一频率振荡的振荡信号。

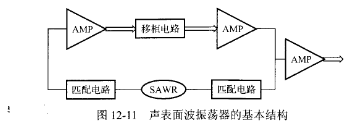

   图12-11声表面波振荡器的基本结构

声表面波振荡器主要技术参数有工作频率、频率温度稳定性、谐波电平、杂波电平、相位噪声、温度范围等。

  闭环正反馈放大式振荡电路达到了晶体振荡器的长期频率稳定度的要求,应用于移动通信、遥控、遥测等领域。
