远端串扰

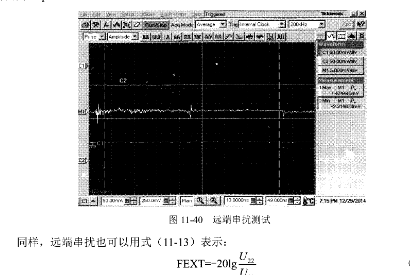

   将高速差分连接器中的2对插合的差分接触件按图1⒈38(b)所示进行连接,输入不变,未插合的差分信号对末端均需端接终端负载进行匹配。 FAN301ULMY将同一个接触件与输入差分对相邻的差分对导通对应的另一接触件差分对连接到数字串行分析仪来进行测试。设置测试上升时间为28ps(10%~qO%),如图11彳0所示,测试接收信号通道的电压为3.68mV。

   同样,远端串扰也可以用式(11-13)表示:

   其中,I/ll为测试信号输入通道电压,I/,2为输入差分对相邻的差分对远端测试通道电压;实测远端串扰时,测试信号上升时间为2gps(10%~⒛%)。则根据式(11-13)计算得知,该样品的远端串扰为42.7dB。

   高速差分连接器的性能参数、差分接触件间距、信号输出端和接收端的电气特性及端接方式等都对串扰有一定的影响。
