动作和释放时间或自保持/复归时间
发布时间:2019/7/6 20:34:53 访问次数:946
动作和释放时间或自保持/复归时间

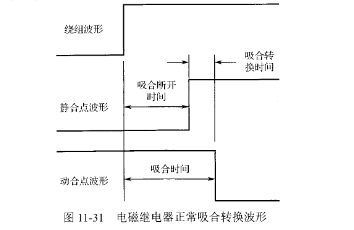

对于多组触点的电磁继电器,其触点动作时必须满足所有闭合触点断开前不应出现任何断开触点闭合的现象,如图1⒈31所示,电磁继电器正常吸合转换波形。 FAN2502S25X如果在一组触点中出现先通后断的情况,对于应用在电压切换和信号切换电路中的电磁继电器,将会导致电源瞬时短路或信号瞬时短路,而造成电源或信号源损坏。
1.示波器法测试动作和释放时间
利用示波器通过触发模式同时捕捉线圈触发信号以及触点动作信号,分析信号波形就能得到动作和释放时间。一般触点动作和释放时间在毫秒级别,普通的示波器完全能分辨出信号的时间差。但该方法通过目视方式分辨时间差,测试结果有一定主观性,操作复杂,效率不高。
2.计数法测试动作和释放时间
计数法是目前测量频率最简便的方法,其速度快而且精度高。由于电磁系统的“惯性”,给线圈通电后,继电器动触点并不能立即与静合触点分离,由于静合触点接通回路采集的信号是低电平,用0表示(以下类似,高电平用1表示,低电平用0表示)。稍后动触点与静合静触点分离,这时的电磁继电器静合触点是断开的,采集到的数据是1。经过一段时间,由于存在触点的弹跳,此时系统采集到的数据是1,或者是0。直到动触点与动合触点的接触达到稳定,这时采集到的数据全是0。电磁继电器的释放过程分析方法和上电吸合过程的分析方法类似,这里就不再论述。系统把采集到的数据存储到特定的存储空间,由于采样周期是已知的,所以根据存储的数据由存储器的地址差值乘以采样周期,然后根据线圈电流的同步采样,就能得到各个时间参数。
动作和释放时间或自保持/复归时间
对于多组触点的电磁继电器,其触点动作时必须满足所有闭合触点断开前不应出现任何断开触点闭合的现象,如图1⒈31所示,电磁继电器正常吸合转换波形。 FAN2502S25X如果在一组触点中出现先通后断的情况,对于应用在电压切换和信号切换电路中的电磁继电器,将会导致电源瞬时短路或信号瞬时短路,而造成电源或信号源损坏。
1.示波器法测试动作和释放时间
利用示波器通过触发模式同时捕捉线圈触发信号以及触点动作信号,分析信号波形就能得到动作和释放时间。一般触点动作和释放时间在毫秒级别,普通的示波器完全能分辨出信号的时间差。但该方法通过目视方式分辨时间差,测试结果有一定主观性,操作复杂,效率不高。
2.计数法测试动作和释放时间
计数法是目前测量频率最简便的方法,其速度快而且精度高。由于电磁系统的“惯性”,给线圈通电后,继电器动触点并不能立即与静合触点分离,由于静合触点接通回路采集的信号是低电平,用0表示(以下类似,高电平用1表示,低电平用0表示)。稍后动触点与静合静触点分离,这时的电磁继电器静合触点是断开的,采集到的数据是1。经过一段时间,由于存在触点的弹跳,此时系统采集到的数据是1,或者是0。直到动触点与动合触点的接触达到稳定,这时采集到的数据全是0。电磁继电器的释放过程分析方法和上电吸合过程的分析方法类似,这里就不再论述。系统把采集到的数据存储到特定的存储空间,由于采样周期是已知的,所以根据存储的数据由存储器的地址差值乘以采样周期,然后根据线圈电流的同步采样,就能得到各个时间参数。
