PLC应用程序的典型环节 IDT72221L25JI

   复杂的控制程序一般都是由一些典型的基本环节有机地组合而成的,因此,掌握这些基本环节尤为重要,这有助于程序设计水平的提高。以下是几个常用的典型环节。

   电动机的启动、停止控制程序

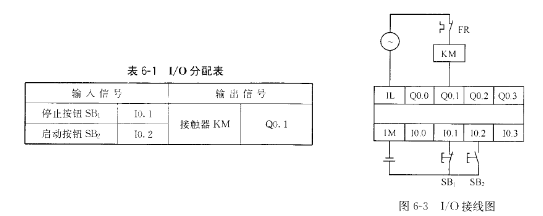

   电动机的启动与停止是最常见的控制,通常需要设置启动按钮、停止按钮及接触器等电器。I/O分配表如表61所示,PI'C的⒈O接线图如图63所示。

   (l)停止优先控制程序

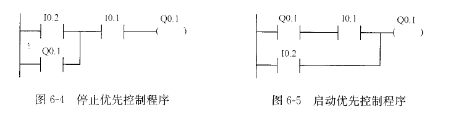

   为确保安全,通常电动机的启动、停止控制总是选用如图64所示的停止优先控制程序。对于该程序,若同时按下启动和停止按钮,则停止优先。

   (2)启动控制优先程序

   对于有些场合,需要启动优先控制,若同时按下启动和停止按钮.则启动优先。具体程序如图65所示。
