电路与电路图
发布时间:2019/1/21 21:04:17 访问次数:1788
电路与电路图

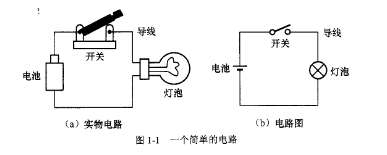

图1-1(a)是一个简单的实物电路,该电路由电源、开关、导线和灯泡组成。 HCF40107BEY电源的作用是提供电能;开关、导线的作用是控制和传递电能,称为中间环节;灯泡是消耗电能的用电器,它能将电能转变为光能,称为负载。因此,电路是由电源、中间环节和负载组成的。图⒈1(a)为电路实物图,使用实物图来绘制电路很不方便,为此人们就用一些简单的图形符号代替实物的方法来画电路,这样画出的图形就称为电路图。图⒈1(b)所示的图形就是图⒈1(a)实物电路的电路图,不难看出,用电路图来表示实际的电路非常方便。
在图1-2电路中,将开关闭合,灯泡会发光,为什么会这样昵?当开关闭合时,电源正极会流出大量的电荷,它们经过导线、开关流进灯泡,再从灯泡流出,些电荷在流经灯泡内的钨丝时,钨丝会发热,温度急剧上升而发光。
大量的电荷朝一个方向移动(也称定向移动)就形成了电流,这就像公路上有大量的汽车朝一个方向移动就形成“车流”一样。
回到电源的负极,这 一般把正电荷在电路中的移动方向规定为电流的方向。图⒈2电路的电流方向是:电源正极→开关→灯泡→电源的负极。电流通常用字母“I”表示,单位为安培(简称安,用“A”表
电源 示),比安培小的单位有毫安(mA)、微安(ItA),
电路与电路图
图1-1(a)是一个简单的实物电路,该电路由电源、开关、导线和灯泡组成。 HCF40107BEY电源的作用是提供电能;开关、导线的作用是控制和传递电能,称为中间环节;灯泡是消耗电能的用电器,它能将电能转变为光能,称为负载。因此,电路是由电源、中间环节和负载组成的。图⒈1(a)为电路实物图,使用实物图来绘制电路很不方便,为此人们就用一些简单的图形符号代替实物的方法来画电路,这样画出的图形就称为电路图。图⒈1(b)所示的图形就是图⒈1(a)实物电路的电路图,不难看出,用电路图来表示实际的电路非常方便。
在图1-2电路中,将开关闭合,灯泡会发光,为什么会这样昵?当开关闭合时,电源正极会流出大量的电荷,它们经过导线、开关流进灯泡,再从灯泡流出,些电荷在流经灯泡内的钨丝时,钨丝会发热,温度急剧上升而发光。
大量的电荷朝一个方向移动(也称定向移动)就形成了电流,这就像公路上有大量的汽车朝一个方向移动就形成“车流”一样。
回到电源的负极,这 一般把正电荷在电路中的移动方向规定为电流的方向。图⒈2电路的电流方向是:电源正极→开关→灯泡→电源的负极。电流通常用字母“I”表示,单位为安培(简称安,用“A”表
电源 示),比安培小的单位有毫安(mA)、微安(ItA),
