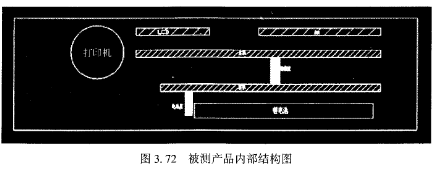

产品的内部结构如图3.72所示。

    图3.72被测产品内部结构图NHIXP432AC

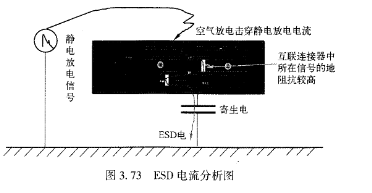

    本产品为塑料外壳产品,在进行空气放电时,静电放电枪头与产品塑料外表面接触时,因为内部导体与塑料表面存在缝隙并且绝缘间距不够,会导致击穿使静电放电的电流进人产品内部电路。具体击穿时的ESD电流分析图如图3.73所示。

   图3.73 ESD电流分析图

   (主板&辅板)组成的层叠结构,两板之间仅有一个32∮n连进行连接,由于连接器中的排针存在寄生电感,在EsD瞬态高频情况下,连接器的排针表现为高阻抗,当ESD电流经过此连接器时,导致较高的电位差,

这个电位差最终叠加在连接器中的正常工作电平上使得信号出错。
