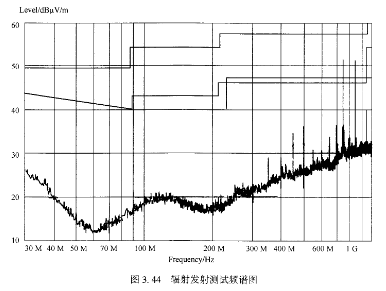

对某产品进行辐射发射测试时,发现其不能满足要求,具体现象是从⒛0MHz开始出现大量的~sO MHz高次谐波辐射超标,频谱图如图3.44所示。NG80386DX/DXL-33

   【原因分析】

    由于超标频率集中在高端,首先怀疑是结构屏蔽不好,・有泄漏。从机壳面板上可以看到有几处缝隙比较宽,打开机壳,用导电铜箔在缝隙处将其封住。再次测试,结果没有改善,高次谐波依然超标。怀疑是结构上还有没被发现的隐蔽的泄漏缝隙,但经仔细检查后确认没有。

   拔去设各所有电缆,仅留电源与接地线。再次测试,测试结果相当好,所有辐射较高的辐射频点都消失了,这说明结构屏蔽没有问题,sO MHz高次谐波的辐射是电缆带出来的。再来介绍一下该设备的接口,该设备有四个接口,其中鲳5接口两个,使用DB连接器;告警输出接口一个,也使用DB连接器;以太网口一个,采用屏蔽RJ-笱连接器,且带有金属簧片与机壳进行搭接。按照产品的配置,所有接口线缆都是屏蔽线。
