【现象描述】 EFCH881MTDA1

    某设备与变频器进行互联,并在设各的安装现场与该设各进行了接地处理,但是在现场应用中,发现只要变频器一工作,该设备就无法正常运行。解决问题过程中还发现,如果将该设各的接地线断开,则该设各就能在变频器工作时维持正常的运行状态。

   【原因分析】

   设备在接地后出现异常,而在不接地时能正常工作,是一种常见的干扰现象。通常结论是:地上有干扰;地“不干净”;变频器的干扰通过地传递到了其他与其相连或相邻的设各。真是如此吗?

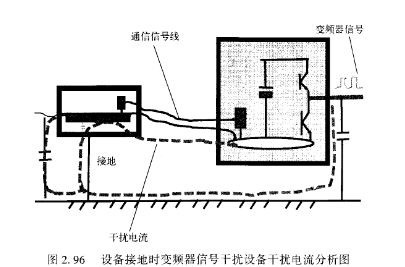

    图2,96所示的是设备接地时变频器信号干扰设备干扰电流分析图,图中介绍了这种常见干扰现象的原理。

    图296 设备接地时变频器信号干扰设备干扰电流分析图

   由图2.96可知,当变频器工作时,由于变频器的PWM输出电缆与大地之间存在较大的寄生电容,导致PWM信号电流流人大地,然而这种电流需要返回到变频器的电路内部,于是就沿着与变频器互联设备的接地线、互联设备的电缆与大地之间的寄生电容、设备内部的PCB板,通过设备与变频器之间的互联电缆返回到变频器内部。整个干扰信号的传递路径,设备的PCB处于其中,因此,设各的电流受到了干扰。设备不接地时变频器信号干扰设备干扰电流分析图如图2.97所示,此时,设备接地线断开后,变频器的干扰电流只能通过变频器互联的设备壳体与大地之间的寄生电容流人设各内部,此时整个回路的阻抗变高,导致干扰电流变小,最终异常消失。
