从以上现象来看,似乎设各就不能接地了,其实不然。这种用断开设备接地来暂时消除干扰的方式, EL1517ILZ-T7会带来其他EMC问题隐患,如设各遭受静电/放电时,由于设各外壳没有与大地相连,会导致壳体上存在较高的共模电压,最终导致较大的ESD电流流人产品内部。实际上,设各壳体接地并没有错误,错误在于设各内部设计的接地方案存在缺陷。图2.98所示的接地方案将更好地解决本案例中的问题,使设备在各种干扰条件下始终处 于正常工作状态。

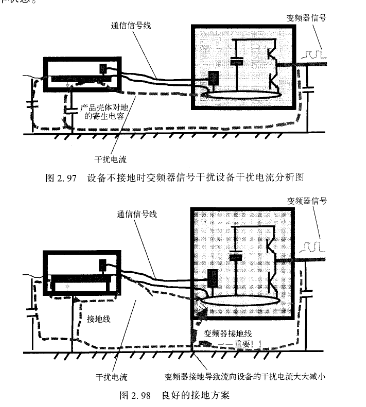

   图2.97设各不接地时变频器信号干扰设备干扰电流分析图

    干扰电流    变频器接地导致流向设备的干扰电流大大减小

    图2.98 良好的接地方案

   【思考与启示】

    (1)地线端口干扰降低并非证明地上存在干扰,只能证明此干扰与地有关。

    (2)EMC问题是个系统问题,只有分析出干扰传递路径才能看出问题所在,而不是聚焦在那些能改变干扰结果的个别点上。

   (3)变频器产品由于将产品内部周期性PWM信号引出产品壳体外部,通常会对其他设备造成较大的干扰并造成EMI测试问题,为降低流人其他设备或变频器产品本身电缆中的干扰电流或EMI电流,变频器的壳体接地变得更为重要。
