涡流环和转子盘都采用高磁导率,高电导率的纯铁制造,转子尺寸和质量比相同功率容量的直流电机要小得多,其结构简单,可在高转速下运行。 K770022CF0C000电涡流测功器的工作特性。从图中可看到,在低转速范围内,制动力矩随励磁电流r和转速的增加而迅速增大。当Ⅰ值一定时,在达到一定转速后,扭矩几乎不再增加;当转速不变时,扭矩随【值增加而增大,在Ⅰ值增大到励磁线路的磁通饱和时,扭矩则不再增加。

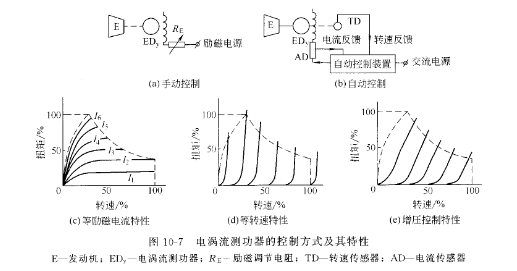

   在进行内燃机试验时,内燃机扭矩曲线随转速上升至某一转速区间,单纯增减励磁电流Ⅰ来保持转速一定进行试验是很困难的。因此,电涡流测功器,除了用手动调整励磁电流的控制方式外,多附加自动控制装置,使励磁电流随转速自动变化。不少电涡流测功器采用等电流自动控制装置,装置的接线示意如图107(a)、(b)所示,

使励磁电流保持一定,与转速、电源电压和励磁线圈电阻的变化无关,其工作特性曲线如图 E一发动机;EDv一电涡流测功器;REˉ励磁调节电阻;TD一转速传感器;AD一电流传感器另有一种是自动等速控制方式。在测出转速偏离给定转速时,反馈到励磁回路中,使励磁电流急剧增减,保持恒定转速,其工作特性见图lO7(d)。

   第二种是增压控制方式,它使励磁电流与转速成正比增加,其增加比例及调整范围可任意设定,其工作特性见图107(e)。

   电涡流测功器所消耗的励磁功率很小,只需变动几个安培励磁电流就能自由控制吸收的扭矩,这样,便能方便地实现控制自动化,有利于实现按预定规范试验和耐久性试验时无人操纵运转。
