B系列和B系列强化喷油泵、调速器的拆装及检查

   喷油泵、调速器AD1674AD的拆装除普通I具外尚须用专用工具.并保持工作场地、工作台、工具和零件的整洁。

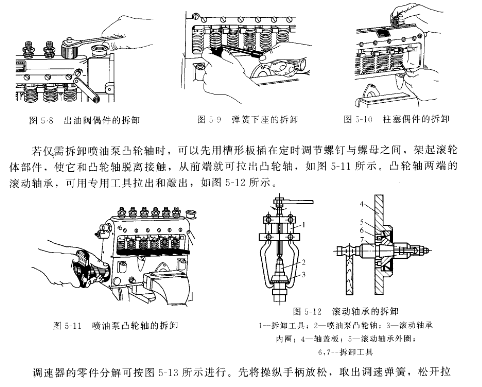

   喷油泵零件的分解可按如图57所示进行。首先拆除紧同夹板铅封,按顺序拆下出油阀紧座及出油阀弹簧。拆卸出油阀偶件时,由于出油阀尼龙垫圈使用后变形卡紧在泵体上,必须使用专用I具才能拆出(图58)。然后,再用旋具撬起柱塞弹簧,即可取出弹簧下座,如图59所示。松出柱塞套定位螺钉,用细铁棒向上顶出柱塞,就可以从上面连同阻塞套一起拉出柱塞偶件,如图510所示。柱塞偶件及出油阀偶件不能碰毛,更不能拆散互换,必须成对地放在清洁的柴油中。

   若仅需拆卸喷油泵凸轮轴时,可以先用槽形板插在定时调节螺钉与螺母之间,架起滚轮体部件,使它和凸轮轴脱离接触,从前端就可拉出凸轮轴,如图511所示。凸轮轴两端的滚动轴承,可用专用工具拉出和敲出,如图512所示。
