速度一缓冲式电液调速器的系统结构怎样?

   答:加速度一缓冲式电调的系统结构如图53~9所示。它的基本特征是采用加速度回路(即测频微分回路)作为校正环节,从而实现比例―微分一积分调节规律。M1617MQRTR其余部分则与缓冲式电调相同。这种调速器不仅按频率偏差调节,而且按频率偏差的变化率,即机组的角加速度进行调节,因此能加快调节过程,减小过调节,改善动态品质。

   带中间接力器的加速度―缓冲式电液调速器的系统结构怎样?

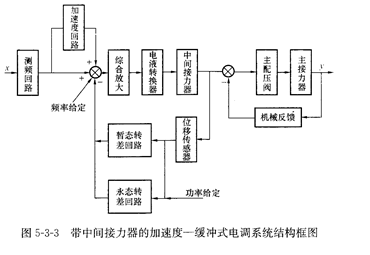

   答:对于带中间接力器的加速度一缓冲式电液调速器,其系统结构如图533所示。它是在加速度一缓冲式电调的基础上改进而得的。它的主要特征是主反馈信号从中间接力器引出。主配压阀和主接力器及其机械反馈构成了一个机械液压随动系统。
