1,设计任务L11010PQ

   设计一个用于探测墙体内电线的寻迹器,该寻迹器包括信号注入器和寻迹器两部分,根据需要可以单独使用。

   2.设计要求

   (1)基本要求

   ①信号注入器是一个1kHz的多谐振荡器。

   ②寻迹器单独使用时,能够探测墙体内50Hz市电线路;寻迹器与信号注入器一起使用时,探测墙体内的其他弱电线路。

   ③寻迹器应具有声音提示功能。

   ④电源使用干电池。

   ⑤电路可采用模拟电路或数字电路。

   (2)发挥部分

   ①信号注入器能够指示被检线路上电压的高低。

   ②电路成本低、功耗小。

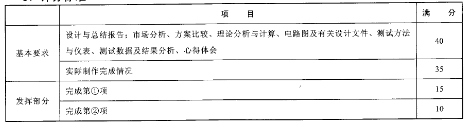

   3.评分标准
