DAC的选择要点
发布时间:2018/2/6 20:26:13 访问次数:1669
与选择ADC一样,选择DAC时也要明确使用目的,尽量选取性价比高的DAC。HZIC32F103VCT60G

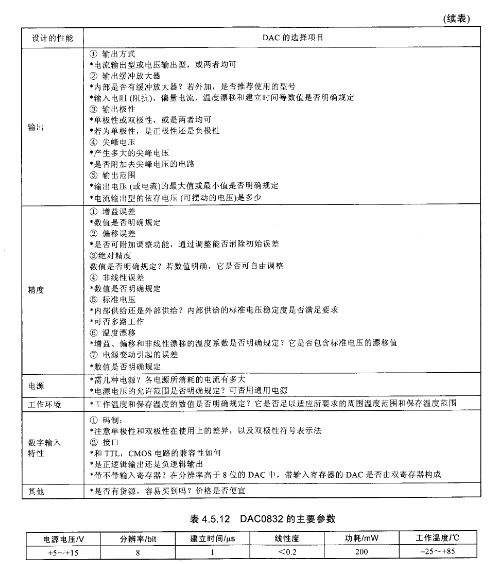

根据DAC的各项性能指标,可列出DAC选择表如表4.5。n所示。
常用DAC芯片及其典型应用
DAC0832及其典型应用。DAC0832为8位分辨率可乘DAC芯片,与微处理机完全兼容,具有接口简单、转换控制容易等优点。
主要参数及引脚功能:DAC0832的主要参数如表4,5,12所示。
DAC0832为⒛脚双列直插式(DIP)封装,引脚图如图4.5,23所示。
各引脚的功能如下:
DO~D7为8位数据输入端;
ILE为数据允许锁存信号;
Cs为输入寄存器选择信号;
XFER为数据传送信号;
UREF为基准电源电压;
RF:为反馈信号输入端;
I。1为电流输出端1,其值随DAC内容线性变化;
I。2为电流输出端2,鲡+‰=常数;
U∝为电源电压;
AGND为模拟地;
DGND为数字地;
ⅥR1为输入寄存器写选通信号;
wR2为DAC寄存器写选通信号。
与选择ADC一样,选择DAC时也要明确使用目的,尽量选取性价比高的DAC。HZIC32F103VCT60G
根据DAC的各项性能指标,可列出DAC选择表如表4.5。n所示。
常用DAC芯片及其典型应用
DAC0832及其典型应用。DAC0832为8位分辨率可乘DAC芯片,与微处理机完全兼容,具有接口简单、转换控制容易等优点。
主要参数及引脚功能:DAC0832的主要参数如表4,5,12所示。
DAC0832为⒛脚双列直插式(DIP)封装,引脚图如图4.5,23所示。
各引脚的功能如下:
DO~D7为8位数据输入端;
ILE为数据允许锁存信号;
Cs为输入寄存器选择信号;
XFER为数据传送信号;
UREF为基准电源电压;
RF:为反馈信号输入端;
I。1为电流输出端1,其值随DAC内容线性变化;
I。2为电流输出端2,鲡+‰=常数;
U∝为电源电压;
AGND为模拟地;
DGND为数字地;
ⅥR1为输入寄存器写选通信号;
wR2为DAC寄存器写选通信号。
