小功率线性直流稳压电源
发布时间:2018/3/11 21:39:20 访问次数:2005
1.设计任务 PCI2050GHK
设计并制作一个小功率线性稳压电源,该电源交流输入电压为2⒛V,50Hz,电压波动范围±10%,输出两路直流电压(其中一路为固定输出,另一路为可调输出)。
2.设计要求
(1)基本要求
①双路输出,一路为固定输出5V,1A;另一路为可调输出9~15V,1A。
②稳压系数:凡(0.5%;输出纹波电压:I/P~P(5mV。
③电源内阻:R。(0.15Ω。
(2)扩展内容:输出设计过流截止式保护电路。

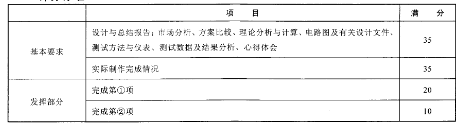

评分标准
1.设计任务 PCI2050GHK
设计并制作一个小功率线性稳压电源,该电源交流输入电压为2⒛V,50Hz,电压波动范围±10%,输出两路直流电压(其中一路为固定输出,另一路为可调输出)。
2.设计要求
(1)基本要求
①双路输出,一路为固定输出5V,1A;另一路为可调输出9~15V,1A。
②稳压系数:凡(0.5%;输出纹波电压:I/P~P(5mV。
③电源内阻:R。(0.15Ω。
(2)扩展内容:输出设计过流截止式保护电路。
评分标准
