汉字库结构:图形方式液晶显示器有两种工作方式――字符方式和点阵方式。 OPA374AIDBVR在显示数字、英文字母时,常用字符方式。此时只需将显示字符的内容(ASαI码)和显示位置提供给液晶屏即可。在显示汉字时,必须使用图形方式。

    在图形方式下,液晶需要了解显示屏上每个像素点的亮灭信息,在一个局部范围内来显示相应的内容。一般情况下,使用16×16点阵来描述一个汉字。具体描述16×16点阵内容的信息称为汉字的显示字模。因此要在液晶屏上显示汉字,只知道汉字区位码还不够,还应知道该汉字相对应的显示字模。汉宇显示字存放于标准汉字库中。通过汉字区位码可计算出该汉字在标准字库中的偏移量位置,从而可取该汉字的点阵字模数据,以图形方式在液晶屏上显示出来。

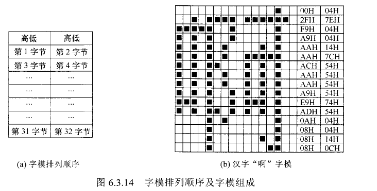

   以16点阵汉字库(文件名HZK16Fo切)为例,每个汉字字模占用32字节oyte)。在字库中有其固定的存放顺序,如图6.314(a)所示。在图6.3.14(b)中,描述了汉字“啊”字模的生成方法和内容。
