计数器是数字系统中广泛应用的时序电路部件。其功能有脉冲波形的计数、构成多频时钟源、 P6KE400A脉冲信号的分频、信号延时、信号运算、信号取样等。

   设计原理

   计数器基本功能是统计输入的有效时钟沿数目,并寄存在由触发器构成的锁存器中。刀个触发器可以形成2〃种不同的状态码,故设计″进制计数器需要的触发器个数刀应满足刀∶计数器的类型有加计数、减计数、加减可逆计数之分,有码制之分、进制之分、奇偶之分。

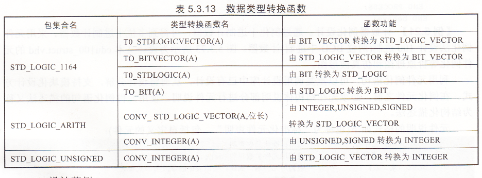

设计计数器,均需要调用IEEE库中的sTD_LOGIC UNSIGNED或sTD LOGIC sIGNED程序包。这两个程序包重载了可用于INTEGER(整数)型数据、sTD LOGIC(标准逻辑位)型数据和STD_LOG℃~VECTORl标准逻辑位矢量)型数据混合运算的运算符,并定义了不同类型数据之间的转换函数,如表53,13所示。
