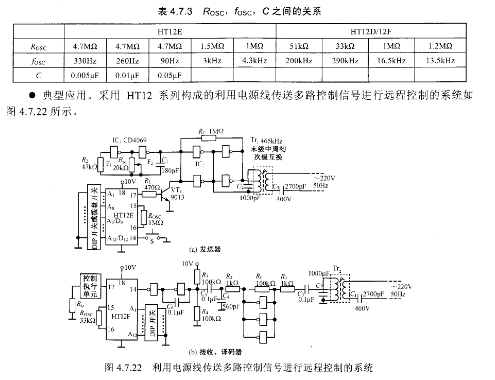

该系统由发送器[参见图4,7,”o)]和接收、译码器[参见图4.7.”rb)]两部分组成。F1,△组成⒛OkHz载频振荡器,由HT12E输出的串行编码脉冲控制着VT1工作,VTl的输出对载频进行调制后,经两级反相器放大后由中频变压器Tr1耦合至电源线输出。 MAG3110FCR1

   由电源线传送来的己调信号经中频变压器Tr2耦合至接收放大级,放大后的信号先通过R2,G构成的⒛0kHz滤波器滤除高频载频,再经过两级低频放大并反相后输入译码器HT12F。龟为高频补偿电容。当输入信号与译码器的DIP开关设置状态相同时,HT12F的17脚输出高电平脉冲(当TE跳变回高电平后,该脉冲宽度保持2s)驱动后级执行元件,实现了有选择性的控制。图4.7。仅画出一路示意,在实用中可根据需要设置多路。
