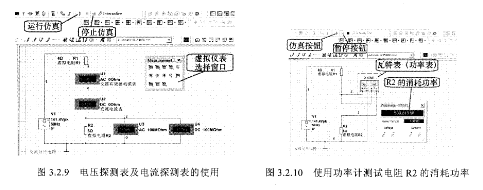

用虚拟仪表测试:单击虚拟仪表按钮,调用电压探测表及电流探测表,测试例3.1的电路,如图3,2,9所示。刚调出的电压(或电流)探测表都是直流表, HZCNHDRSATA76X0G可双击探测表,在弹出的对话框中将Modc栏改为AC,就成了交流探测表了。AC表显示结果为交流有效值,DC表显示结果为交流平均值。图3,2,9所示电路中的电流表U1示值为9,998A(理想值应该10A),电压表U3测得R2的电压降为59,996V(理想值应该ωV),R2的功率为599,szIW(理想值为600W)。

   用虚拟仪表中的功率计测试:用功率计测试电阻R2的平均功率。调出一台功率计,按照图3.2.10连接,电压表并联在R2的两端,电流表串联在R2支路中。启动仿真按钮,双击功率计小图标,在出现的功率计面板中显示结果,如图3,210所示。R2的平均功率测量结果为599.819W,是合理的。
