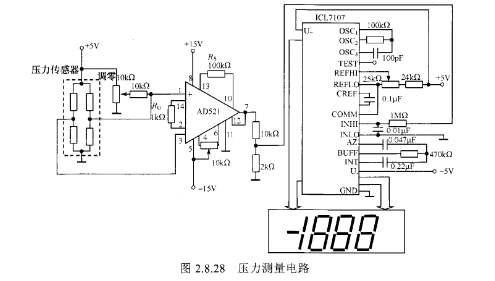

图2828是压力测量电路,压力传感器的标称电阻为120Ω。电路中的放大器采用仪用放大器AD521,增益为100,由风徂G决定;A/D转换器采用ICL7107,用数字显示测量的压力。

   传感器的选用 HZCNDFPCSMD8XX0G

   传感器的种类很多,虽然对某种被测量有时采用不同原理的传感器均能实现,但从性价比考虑,肯定有一种是最为适宜的,因此,电子系统设计者应根据实际需要,选择最适宣的传感器。选用传感器时,应重点考虑以下几个问题。

   测量条件

   测量条件是选择传感器时要考虑的问题之一,测量条件包括测量目的、测量量的选定、测量范围、输入信号的带宽、要求的精度、测量所需的时间、过输入发生的频繁程度等。如果误选了传感器,轻者会使系统的可靠性大大降低,接口电路复杂,造价提高,严重者无法达到测量目的。
