当负载为阻感性负载时,分析电路进入稳态后的一个周期内的情况。由于负NE5534P载电感储能,负载电压变化时,负载电流不能瞬变,因此在0≤矽<r/2期间内,虽然给VT1施加了触发脉冲,但要等到VDl续流结束,即反向电流减小到零后VT1才能导通,反向电流减小的过程,也就是电感储能释放,向电容充电的过程。同理,在Ⅳ2(莎≤Γ期间,VT2也要等到通过ⅤD2向电容充电的正向电流减小到零后才能导通。整个过程中,负载电压的变化情况与电阻负载一致,如图3,28所示。

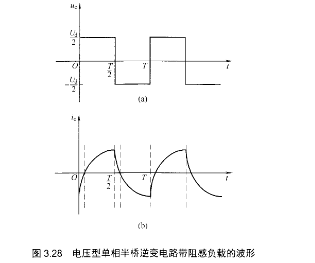

   图328 电压型单相半桥逆变电路带阻感负载的波形

  在二极管导通期间,负载电感中储存的能量向直流侧反馈,反馈的能量就暂时储存在电容中。因此,直流侧电容起着缓冲无功能量的作用。二极管起着在开关管关断后给负载电感续流的作用,故称续流二极管,由于它也是向直流侧回馈能量的通道,也称反馈二极管。

半桥逆变电路的结构简单,使用的器件少,缺点是需要两个参数完全一致的电容串联,工作中还要控制两个电容电压的均衡。因此,半桥逆变电路常用于小功率逆变电路中。
