变频器的多段速控制有着广泛的应用,如车床主轴变速、龙门刨床的主运行、高炉加料料斗的提升等,因此,所有的变频器都具有多段速功能。 A3903EEETR-T

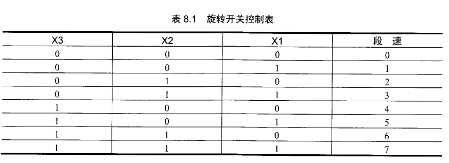

   变频器的多段速是通过功能端子控制的,这些功能端子按照二进制的规律组合接通时,变频器输出各段速。变频器的7段速是通过3个段速端子组合闭合控制的。X1、X2、X3为段速端子组合闭合时对应的段速。表8,1中, “1”表示该端子与CM闭合;“0”表示该端子与CM断开。

  由段速表可见,X1、X2、X3功能端子按照表中的对应关系进行闭合时,可以得到7段速。在实际应用中,由3个端子组合控制7种段速是行不通的,必须是每一种段速对应一个开关或是每一种段速对应旋转开关的一个位置,这样才便于应用。
