用旋转开关控制
发布时间:2018/1/16 21:49:45 访问次数:350

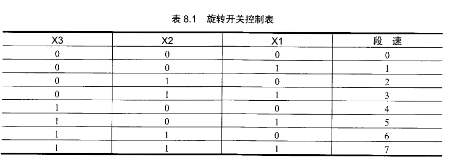

如表8.1所示,由8位旋转开关控制7段速的过程为:旋转开关通过一个转换编码器来控制X端子, A3P030-VQG100该电路的工作原理为:根据段速表的逻辑关系,利用二极管的钳位作用控制三个继电器的吸合与释放,也就是控制X1、X2、X3的闭合及断开。例如,旋转开关旋至段速5,12V电压通过连接在5点的两只二极管使KA3和KA5得电吸合,X1、X3闭合,得到段速5。
如表8.1所示,由8位旋转开关控制7段速的过程为:旋转开关通过一个转换编码器来控制X端子, A3P030-VQG100该电路的工作原理为:根据段速表的逻辑关系,利用二极管的钳位作用控制三个继电器的吸合与释放,也就是控制X1、X2、X3的闭合及断开。例如,旋转开关旋至段速5,12V电压通过连接在5点的两只二极管使KA3和KA5得电吸合,X1、X3闭合,得到段速5。
