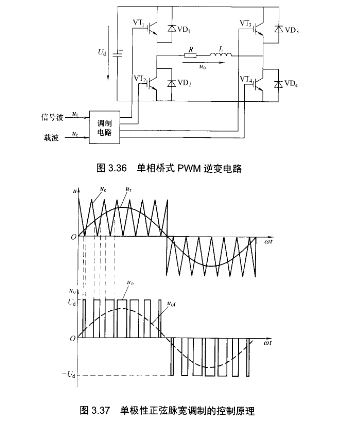

单极性正弦脉宽调制的控制原理如图3.37所示。在正弦波的正半周,让ⅤT2一直保持截止,让VT1一直保持导通,让VT4交替通断。当VT1和ⅤT4同时导通时, IDT71586S25J负载上所加的电压为直流电源电压I/d,当VT1导通而VT4关断后,由于电感性负载的电流不能突变,负载电流将通过二极管VD3续流,负载上所加电压为零。如果负载电流比较大,在VT1再一次导通之前,VD3可以一直维持续流导通。如果负载电流较小,续流中很快衰减到零,在VT1再一次导通之前负载电压也一直为零。这样,在正弦波的正半周期,负载电压勿。为矩形波,高电平为%,低电平为0,在正弦波的负半周期,采用相似的控制方式,可以实现负载电压仞。的幅值为负的矩形波。因而,通过控制相应开关管的通断,就可以控制负载电压伢。的占空比。
