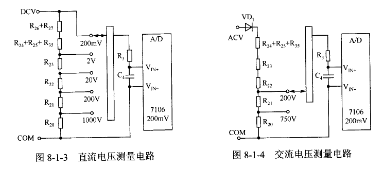

直流电压的测量分为5挡,最大量程是1O00V。如图8-1-3所示,△6、R27的阻值都为2γkΩ,炖4、凡5、R35的阻值都为117kΩ,凡3的阻值为9诎Ω,R22的阻值为9⑽,礼1的阻值为900Ω,炀0的阻值为100Ω,它们是精度较高的分压电阻,K4B1G0846EHCH9误差为±0.3%,总阻值是lMΩ,其精度直接影响测量精度。总阻值即为测量直流电压的输入阻抗。最小分辨率是0。lmV。分压后的电压必须在一0.199~+0,199V内,

否则将显示为过载。过载显示最高位,显示为“1”,其余位不显示。

   交流电压测量

   交流电压只分为2挡测量,即200V和75oV,最大测量电压不超过750V的有效值和1000V的峰值。交流电压首先进行整流并通过低通滤波器对波形进 行整形,然后送入共用的直流电压测量电路,整流二极管VD1(IN4007)的反向击穿电压是图8-1-4所示。
