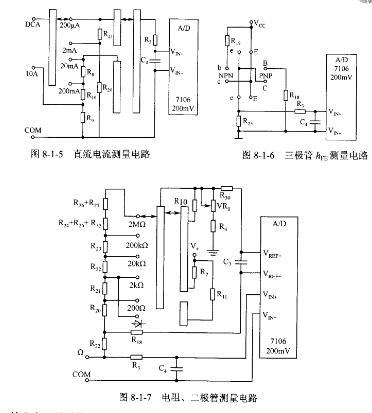

直流电流测量原理是借助分流电阻将200mV的直流电压表改成5量程的直流电流表,取样电阻将输入电流转换为一0.199~+0,199V之间的电压后送入7106输入端, K4B1G0846E-HCH9当设置为10A挡时,输入电流直接接10A插孔而不通过选择开关。由于A/D转换器的输入阻抗达10MΩ,故对输入信号无衰减作用。除了10A挡外,其余4档还有熔断器,起双重保险作用,如图g~1~5所示。

   三极管hFE测量

   选配专用的8芯插座,8个芯孔分成两个区域(每4个芯孔1个区域),分别接NPN型、PNP型三极管的管脚,集成电路71∝的内部电路提供2.8V的稳定电压。

   当PNP型晶体三极管插入插座时,基极到发射极的电流流过偏置电阻R1:,由R1:上的电压产生集电极电流,R1:上的电压送入7106并同时显示晶体三极管的肋FE值。对NPN型晶体三极管,发射极电流流过偏置电阻R19并同时显示晶体管的乃FE值。炻E测量范围是0~1000,如图8-1-6所示。
