白动点胶机,用于在被焊电路板的贴片元器件安装处点滴胶合剂(红胶)。 Q3F8 ES这种胶的作用是固定贴片元器件,它在烘烤后才会固化。

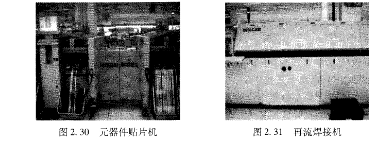

   自动贴片机。贴片机是指各类能将贴片(SMT)元件正确地贴装在电子整机印制电路板上的专用设各的总称t通常由微处理机根据预先编好的程序,控制好机械手(真空吸头)将规定的贴片(SMT)元器件贴装到印制板上的预制位置(已滴红胶),并经烘烤使红胶固化,将贴片元器件固定:自动贴片机的贴装速度快,精度高:如图2.30所示为三星的高精度、高速贴片机:

   自动再流焊接机c再流焊又称回流焊,是贴片元器件(SMT)的主要焊接方法。目前,使用最广泛的再流焊接机是热风式再流焊接机。它采用优化的变流速加热区结构,在发热管处产生高速的热气流,在电路板处产生低速大流量气流,保证电路板和元器件受热均匀,又不容易使元器件移位。如图2.31所示是计算机热风式再流焊接机,它有4个单独控制的热风温区,可以完成预热、熔化、降温、固化等过程。
