分析到此可以看出,数字电路中的噪声电压并不是直接影响模拟电路的正常工作的。当TAS5352ADDVR数字电路中的噪声电压没有转化成电流,或没有数字电路中的噪声电压转化成流过模拟电路区域的电流(此电流为共模电流)时,这种通过“地”的数模信号相互干扰现象就不会发生。只有当数字电路中的噪声电压转化成电流时,并且该电流流过模拟电路区域(模拟电路的工作地)才会转化成另一种直接影响模拟电路正常工作的是“电压”。可见,直接影响模拟电路正常工作的是“电压”而不是“电流”,但是这个“电压”并不是在数字电路工作地上的地噪声或共模电压,只是这个地噪声共模电压往模拟电路工作地方向产生了一个共模电流,当这个共模电流流过模拟工作电路地时,就会在模拟工作电路地上产生另一个地噪声电压(模拟电路工作地上的地噪声电压),这个电压才是直接影响模拟电路正常工作的电压。

   以上假设都是几种极端的情况,实际电路中几乎不会发生这些情况,但是从这些假设的分析可以看出,数字电路的噪声影响模拟电路程度不但与模拟电路的工作地、参考地或金属外壳之间的阻抗有关,还与模拟电路工作地阻抗有关。为了减少数字电路的地噪声对低电平(mⅤ以下)的模拟电路正常工作的影响,从产品设计的角度出发,应尽可能加大模拟电路部分(或模拟电路工作地)与参考接地板或金属外壳之间的阻抗,并减小模拟地的阻抗(通过设计完整地平面可以获得3.7mΩ(100MHz)的阻抗)。但是在实际产品中,还会出现如下情况:

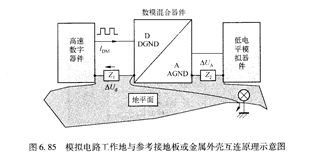

   有些产品模拟电路部分(或模拟电路工作地)与参考接地板或金属外壳之间的阻抗注定就是很低的,即如图6。sZI所示的阻抗zA较小,这通常表现为以下两种设计J清况。第一种,模拟电路区域的远端存在模拟电路工作地与参考接地板或金属外壳互连(直接连接或通过电容连接),如图6.85所示。
