屏蔽体外的辐射从哪里来

   【现象描述】

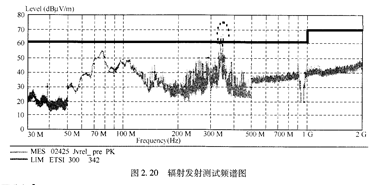

   某设备,采用模块和背板结构,每个模块都有连接器,当模块插入到背板上时,模块上ACHR-03V-S的连接器与背板上相对应的连接器进行连接,这也是模块与背板仅有的连接之处,每个模块进行一定的屏蔽设计,背板也进行了屏蔽设计,背板用来固定每个模块及每个模块之间的信号连接。在进行辐射发射测试时,发现辐射超过该产品标准中规定的限值,超标频点是350MHz,测试频谱图如图2.⒛所示,图中限值线用粗线标出。用磁场型近场探头定位测试(用磁场型近场探头检查金属外壳产品缝隙泄漏是一种非常有效而经济的方式,上海凌世电子有限公司沐研发并生产的这种近场探头组是一种经济而有效的选择),确认是一模块与设备背板之间得接插处辐射泄漏导致,该频率点的源头是模块内部PCB中的50MHz晶振。
