磁分析器 从离子源引出的离子束一般包含有几种离子,而需要注人的只是某一种离子,因此,需要通过分析器将所需要的离子分选出来。RD-19240FS-A00分析器有磁分析器和正交电磁场分析器,其中以磁分析器用得较多。在磁分析器中常用扇形分析磁铁,其中60°和90°扇形分析磁铁最普遍。下面简单介绍磁分析器分选离子的基本原理。

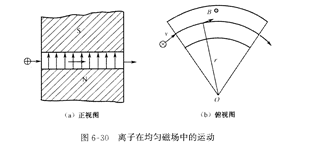

    为了简便起见,仅讨论均匀磁场的情况,离子在均匀磁场中的运动如图630所示。当质量为9Pa,电荷为″q(其中g表示电子电量的绝对值,″表示离子的电荷数)的离子以速度v垂直于磁场的方向进入均匀磁场中时,作为带电粒子的离子在磁场中运动将受到洛伦兹力的作用,力的方向垂直于v和B所组成的平面。现在,离子运动的方向与磁场方向正交,做匀速圆周运动。

   如图631所示是扇形磁铁分选离子示意图,若在扇形磁铁的切线延长线的前后各设一个狭缝S1和⒊,则在电荷数″、磁感应强度B和离子能量E一定时,唯有某一质量的离子才能以其曲率半径砸过狭缝a,其余离子均不能通过,从而达到分选离子的日的。
