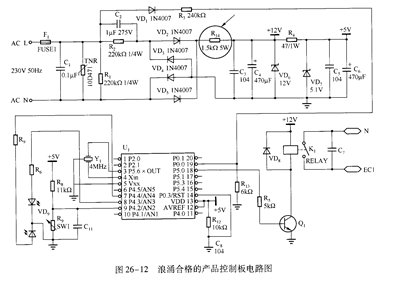

结合工作稳定和提高浪涌(冲击)抗扰度两方面的需要,取Rr=150OΩ。如图26-12所示,在整流桥之后串联了R14,阻值为15OOΩ。 LM2665M6X经测试,产品正常工作时R14的压降为9Ⅴ。试验中发现,该限流电阻的功率必须大于3W。因为当功率低于3W时,经过几次浪涌抗扰度测试,该电阻将被浪涌冲击电流烧成黑色。于是,选用参数为15OOo/5W的电阻,如图%-13所示。经过测试,该电阻在产品正常使用条件下消耗的功率很小,对产品的性能无不良影响,在串联该限流电阻后,ⅤD6两端的电压为12.1Ⅴ,ⅤD7两端的电压为5.2Ⅴ,相比串联该电阻前增大了0.1Ⅴ。整改后,产品通过了浪涌(冲击)抗扰度测试。

   EMC测试中的抗扰度试验,是为了模拟实际的电磁环境而产生的,所以试验本身具有很大的现实意义。并且在实际工作中,由于抗扰度设计存在缺陷而导致整机出现功能异常的情况,远比自身电磁发射超标造成的影响大。本章以常见的EMC抗扰度试验为基础,选取了针对不同测试的整改案例。案例中较为详细地介绍了整改方法和思路,可以为企业的技术人员提供帮助。
