为了使在浪涌(冲击)抗扰度测试时,将整流桥输出端口的脉冲降到更低的值,将原有压敏电阻更换成其他规格,LM2663MX同时在整流桥之后再并联一个"D39I压敏电阻,以期望把压敏电阻的残压降到后续电路可以承受的水平。但是经过各种型号组合都无法改善该房间电加热器的浪涌(冲击)抗扰度,而且样品都是在被施加第一个脉冲时就被损坏。这可能是因为最后一级压敏电阻的残压不可能降到12Ⅴ稳压管或℃供电引脚能够承受的水平。也就是说,通过并联压敏电阻来解决浪涌(冲击)抗扰度问题的方法并不是万能的。

   对于第二点,较为合理的解释是稳压管损坏可能是由于浪涌发生瞬间的冲击电流太大,导致通过稳压管的电流超过其最大允许的承受电流熄x。基于这样的推断,为了把流过稳压管的电流降低到小于琉x,决定在桥式整流到1C的供电引脚“+12Ⅴ”之间串联接人一定阻值和功率的电阻。经过查询稳压管的参数得知该稳压管VD6的琉x为⒛mA,只要串联的电阻能够将浪涌发生时流过稳压管ⅤD6的电流限制在⒛mA以下,稳压管ⅤD6就是安全的。

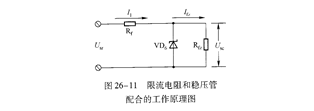

   为了分析方便,将图冗-8中与ⅤD6相关的左右两侧电路等效为如图26-11所示电路。若电网电压升高,整流电路的输出电压y⒏也随之升高,引起负载电压σ℃升高。由于稳压管ⅤD6与负载R佗并联,σ℃只要稍有增长,就会使流过稳压管的电流增加,使得∫l也增大,限制电阻Rf上的电压降增大,从而抵消了σ“的升高,保持负载电压σ℃基本不变。限流电阻越大,输出电压的稳定性就越好。
