标准用表格的形式列出了EFT试验等级,并规定了供电电源端口、保护接地以及I/O(输入/输出)信号、R1140Q281B数据和控制端口相应的电压峰值和重复频率。对具体的产品来说,EFT试验等级选择往往已在相应的产品或产品簇标准中加以规定。GB/T17626.4标准同时也在附录中给出了一个试验等级选择指引。该指引既可作为产品或产品簇标准选择试验等级的参考,也可作为没有相关产品或产品簇标准时的等级选择依据。

    试验布置

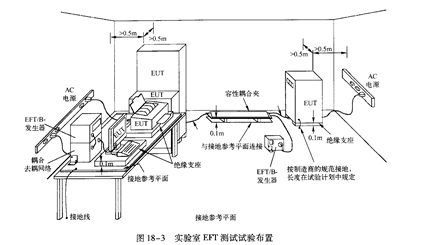

   标准通过如图18-3所示的方式对实验室EFT测试试验布置和EFT现场试验布置进行了完整的描述,并且对台式设备和落地式设备的布置,电源线和信号线的耦合布置,都进行了详细的说明,对实际测试具有较好的指导意义。有效地保证了测量结果的一致性和可重复性。
