由于EMC所面临的问题大多是共模骚扰,因此共模扼流圈是常用的抑制共模骚扰的元器件之一。 AO6404这里就给大家简单介绍一下共模扼流圈的原理及使用情况。

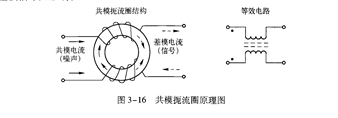

   共模扼流圈是一个以铁氧体为磁芯的共模骚扰抑制器件,如图3-16所示。它由两个尺寸相同、匝数相同的线圈对称绕制在同一个铁氧体环形磁芯上,形成一个四端器件,对于共模信号呈现出大电感具有抑制作用,而对于差模信号呈现出很小的漏电感(几乎不起作用)。其工作原理是流过共模电流时磁环中的磁通相互叠加,从而具有相当大的电感量,对共模电流起到抑制作用,而当两线圈流过差模电流时,磁环中的磁通相互抵消,几乎没有电感量,所以差模电流可以无衰减地通过。因此共模扼流圈在平衡线路中能有效地抑制共模骚扰信号,而对线路正常传输的差模信号无影响。
