共模扼流圈在制作时应满足以下条件。

   (1)绕制在线圈磁芯上的导线要相互绝缘,AO6405以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。

   (2)当线圈流过瞬时大电流时,磁芯不要出现饱和。

   (3)线圈中的磁芯应与线圈绝缘,以防止在瞬时过电压作用下两者之间发生击穿。

   (4)线圈应尽可能绕制单层,这样做可减小线圈的寄生电容,增强线圈对瞬时过电压的耐受能力。

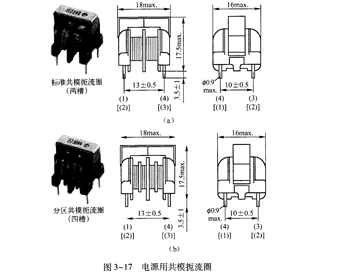

   通常情况下,在所需滤波的频段,要选择适当的共模阻抗,因此在选择共模流圈时要查看器件资料,根据阻抗频率曲线选择合适参数的器件。另外,选择时注意考虑器件的差模阻抗对信号的影响,主要关注其差模阻抗不能过大,特别是高速端口。如图3-17所示为常见的两种电源滤波用共模扼流圈;如图3-18所示为其内部结构及插人损耗特性。

   如图3-17(a)所示的扼流圈为交流电源用标准型共模扼流圈,扼流圈通过骨架将火线(L极)与零线(N极)绕组分开成两个槽,因此也称为两槽扼流圈;如图3-17(b)所示的扼流圈为交流电源用分区型共模扼流圈,扼流圈通过骨架将火线(L极)与零线(N极)绕组分开成两个大槽,在每个大槽中分别细分为两个小槽,两极绕组平均细分绕制在四个小槽中,因此也称为四槽扼流圈。
