对话框下部设置模型的观察视角Vicw parameters和坐标轴的缩放比例Axis scalingfactors;一般采用默认即可,MC14049BFEL读者还可以自行尝试。设置好对话框内的参数后,单击OK按钮,主窗口如图6.2.36所示。

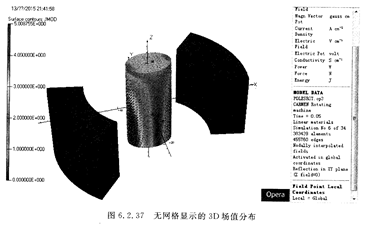

   图6.2.36用色温表示铜棒表面的电流密度分布,如果颜色看不清楚,可以单击工具栏中的网格显示按钮觊,将所有实体表面的网格线隐藏,得到主窗口显示如图6,2,37所示。

   图6,2.37 无网格显示的3D场值分布

   从图6,2.37可以清晰地看到,铜棒表面上及对称面上不同颜色的分布,还可以看出位于靠近两个磁极的区域的铜棒表面感应的电流密度最大,表明该表面附近的磁场强度较大,铜棒切割磁场的速度较快;滚动鼠标滚轮,放大模型,可以从图中的矢量清晰看出,感应电势产生的电流从一边沿轴向流到铜棒的端部并从另一边返回,符合法拉第电磁感应定律。放大图如图6.2.38所示。
