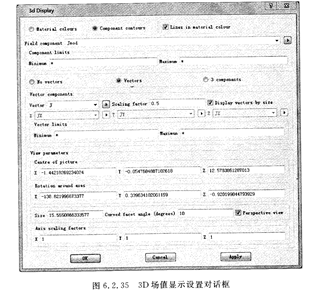

Opera3D可以直接显示所建几何模型表面的场值分布云图。方法是单击工具栏中的3D)splay按钮溺,弹MC14024BDR2G出如图6,2.35所示的3D场值显示设置对话框。

   选择第一行的Component∞rltours,即模型表面的颜色按场值显示;Field∞mponcnt下拉列表用于选择需要得到的场值,如Jm。d为电流密度。Component hmits栏定义显示的场值的范围,如果有的区域的场值超过该范围,那么该区域将显示其所靠近的范围边界对应的颜色,默认显示范围为所求场值的最大值和最小值之间。

往下是矢量显示选项。如果选择Vect。rs,在模型表面将显示场值的矢量,用箭头表示,箭头的长度表示场值大小,箭头的方向表示场值方向;Vector∞mp°nents选项区用于设置矢量箭头,如果勾Display vectors by sizc,Scaling factor则表示一个矢量箭头的缩放

系数,该系数与场值的乘积对应于箭头的长度,该长度与几何模型同。一单位。矢量的箭头大小应易于观察,因此如果要显示的场值最大是几万A/cm2的电流场,就需要将该系数设为 1.0E―04量级;如果读者并不知道会产生多大量级的场值,那么可以先不显示矢量,即选中No vector项,等到显示完场值云图后,再次打开本对话框,根据显示的场值设置矢量显示。这里可选择Vectors选项。
