解算完成后,解算报告窗口就会停止更新内容。窗口底IPP200N15N3G部单击Post Process按钮,C)pera3D即调出后处理程序并加载后处理文件(解算数据文件变为后处理文件),同时关闭解算报告窗口。后处理文件也可以通过双击该项目的。op3文件打开,或者在Manager中单击打开后处理程序,然后通过在后处理程序中打开后处理文件。后处理文件保存有Opera3D有限元计算的各类场值,对本例后处理可根据计算得到的场值生成用户需要的电流场分布图,或者经过后处理计算得到冷屏及线圈受力等。

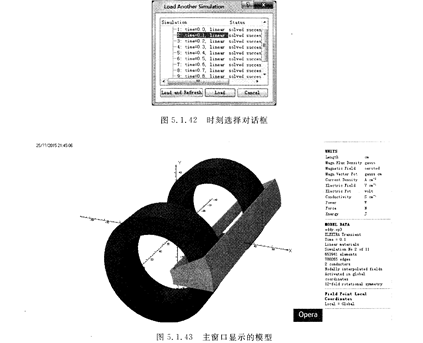

   后处理文件打开后,首先弹出时刻选择对话框如图5.1.妮所示。

该对话框用于选择读取哪一个时刻的数据(各时刻在前述建模时已经设定)。需要说明的是,只要具有同一有限元网格模型,那么具有不同的材料属性或者不同时刻的情况,它们的解算值可以存储在同一后处理op3文件内,并在打开该op3文件后可以进行选择。可以

先选择第2个即0,1s时刻的数据(第一个0.Os是初始数据),单击加载I'oad按钮返回主窗口。如果主窗口没有显示模型,则可以单击工具栏的默认显示按钮:躐,然后用鼠标调整模型观察位置。

   主窗口中显示了完整的一对超导线圈,以及1/12冷屏模型,主窗口右侧为默认的场值单位和解算信息。
