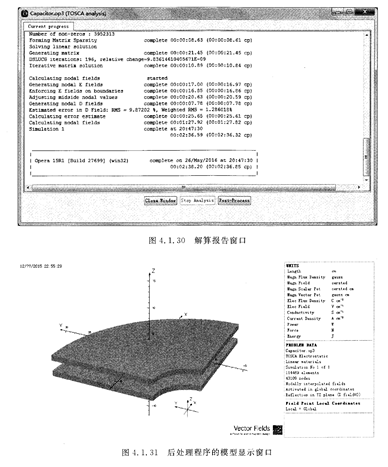

解算完成后,解算报告窗口即停止更新内容。单击窗口IC-PST529FMT-R底部的Post Process按钮,如图4.1.30所示,此时Opera3D调出后处理程序并加载后处理文件(解算数据文件变为后处理文件),同时关闭解算报告窗口。后处理文件也可以通过直接打开目录内的Capacitor。

    op3文件(代替解算文件,同名),或者在Manager中单击打开后处理程序,从中打开后处理文件。后处理文件保存有Opera3D有限元计算的各类场值,后处理即根据场值生成用户最终需要的电场分布图,或者经过后处理计算得到该电容器的电容、电场能量等。

   模型显示                    '

  后处理文件打开后,主窗口如图4.1.31所示。
