EMI滤波器的主要参数
发布时间:2016/11/11 21:46:30 访问次数:1337

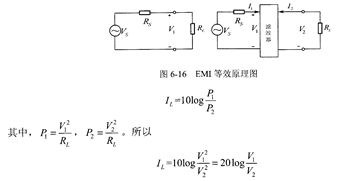

EMI等效原理图如图⒍16所示。EMI滤波器的主要技术参数有:额定电压、额定电R8J01047A71BG流、漏电流、测试电压、绝缘电阻、直流电阻、使用温度范围、工作温升、插入损耗、外形尺寸、重量等。其中最为重要的技术参数是插入损耗,它是评价EMI滤波器性能优劣的主要指标。它的定义是:没有接入滤波器时从干扰源传输到负载的功率P1和接入滤波器后从干扰源传输到负载的功率马之比,用分贝(dB)表示。
由于插入损耗是频率函数,理论计算繁琐而且误差较大,通常是有生产厂家进行实际测量,根据噪声频谱逐点测试出所对应的插入损耗,然后绘出典型的插入损耗曲线,向客户提供。
EMI等效原理图如图⒍16所示。EMI滤波器的主要技术参数有:额定电压、额定电R8J01047A71BG流、漏电流、测试电压、绝缘电阻、直流电阻、使用温度范围、工作温升、插入损耗、外形尺寸、重量等。其中最为重要的技术参数是插入损耗,它是评价EMI滤波器性能优劣的主要指标。它的定义是:没有接入滤波器时从干扰源传输到负载的功率P1和接入滤波器后从干扰源传输到负载的功率马之比,用分贝(dB)表示。
由于插入损耗是频率函数,理论计算繁琐而且误差较大,通常是有生产厂家进行实际测量,根据噪声频谱逐点测试出所对应的插入损耗,然后绘出典型的插入损耗曲线,向客户提供。
