FED的工作原理
发布时间:2016/9/28 20:19:32 访问次数:695

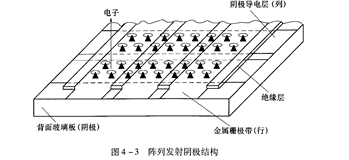

由于栅极和阳极间的距离很小,如图4-3所示,当在栅极和阴极间加上一个不高的正电压(小于100Ⅴ)时,TLV2362IDGKR在阴极尖端就会产生很强的电场,当电场强度大于5×107V7cm时,电子由于隧道效应从金属内部穿出而进人真空中,并受阳极正电压加速(阳极电压比栅极电压高),因为两块玻璃板之间的距离很小(20~100um),被加速的电子在近乎聚焦的状态下打到阳极的荧光粉层上,使后者发光,光从背面被观察者接收。目前,利用定向刻蚀技术能使尖端阴极面密度达104~105/mm2,每个单元元件的直径约为1.5um,这样,虽然每个微尖的发射电流很小,但仍可得到较大的面电流密度和发光亮度。
